概　　述：

安防监控系统是应用光纤、同轴电缆或微波在其闭合的环路内传输视频信号，并从摄像到图像显示和记录构成独立完整的系统。它能实时、形象、真实地反映被监控对象，它可以在恶劣的环境下代替人工进行长时间监视，通过录像机记录下来。同时报警系统设备对非法入侵进行报警。

系统构成 ：

１、前端部分：

前端设备：主要包括摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传感器、云台、防护罩、解码器、警灯、警笛等设备(设备使用情况根据用户的实际需求配置)。

前端完成模拟视频的拍摄，探测器报警信号的产生，云台、防护罩的控制，报警输出等功能。

２、传输部分

传输设备：主要由同轴电缆组成。

传输部分要求在前端摄像机摄录的图像进行实时传输，同时要求传输具有损耗小，可靠的传输质量，图像在录像控制中心能够清晰还原显示。

３、控制部分

处理、控制设备：主要包括集摄像机、镜头、解码器、云台于一体

该部分是安防监控系统的核心，它完成模拟视频监视信号的数字采集、MPEG-1压缩、监控数据记录和检索、硬盘录像等功能。

它的核心单元是采集、压缩单元，它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。

４、记录显示部分：

记录/显示设备：主要包括电视墙、硬盘录像机、液晶显示器、彩色一体化定位系统摄像机、彩色一体化昼夜球型摄像机

这种控制包括摄像机云台、镜头控制，报警控制，报警通知，自动、手动设防，防盗照明控制等功能，用户的工作只需要在系统桌面点击鼠标操作即可。

该部分完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。

５、防盗报警部分

防盗设备：主要包括高压电子脉冲主机和前端探测围栏。

在外围安装电子围栏，电子围栏是先进的周界防盗报警系统，报警防范系统是利用主动红外移动探测器将重要通道控制起来，并连接到管理中心的报警中心，当在非工作时间内有人员从非正常入口进入时，探测器会立即将报警信号发送到管理中心，同时启动联动装置和设备，对入侵者进行警告，可以进行连续摄像及录像。

６、系统供电部分

供电设备：集中供电和分散供电两部分（用户可以根据实际需要进行选择）

电源的供给对于保证整个闭路监控报警系统的正常运转起到至关重要的作用，一旦电源受破坏即会导致整个系统处于瘫痪状态。。

系统特点 ：

1、结构清晰简单:由于监控主机通过翔视网络视频集中监控系统管理软件实现了模拟系统中视频矩阵、画面分割器等设备的众多功能，并通过电脑硬盘实现录像功能，使系统结构大为简化、集成度高。

2、管理应用简便:由于数字监控系统基于计算机和网络设备，绝大部分系统控制管理功能通过电脑实现，无须模拟系统中众多繁杂的设备，减轻了操作维护人员的管理工作强度。

3、强大的操作功能:多种显示模式;多画面智能切换轮巡;多种预警模式;实时、定时、报警触发、随时启停等多种录像方式;图片抓拍打印;智能快速录像回放查询等等。

4、监控查看简便:由于全数字化网络视频集中监控模式基于网络的特性，无须增加设备投资，网络上的远程或本地监控中心均可以实时监控、录像或任意回放一个或多个监控现场画面，授权的联网电脑也可以实现监控功能，避免了地理位置间隔原因造成监督管理的不便和缺位。

5、安全能力:图像掩码技术，防止非法篡改录像资料;网络上的任意授权电脑均可以进行录像备份，有效防止恶意破坏;网络故障断网缓存功能，有效保护视频数据;视频中断主机报警功能;授权分级管理功能;强大日志管理功能。

6、无限的无缝扩展能力:监控摄像机的增加主要是前端的远程监控点增加，而监控前端通过IP地址进行标识，增加设备只是意味着IP地址的扩充，简单的结构可以组成庞大的多级监控网络。

适　　用：

  住宅小区、学校、办公楼、商业区、超市、宾馆、机场、火车站、街道、企业工厂，政府机关、电力电信、监狱、军队、银行、金库等各公共区域。

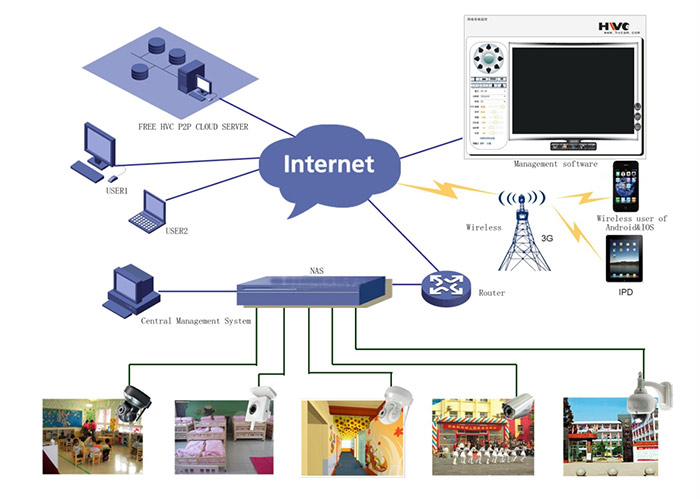

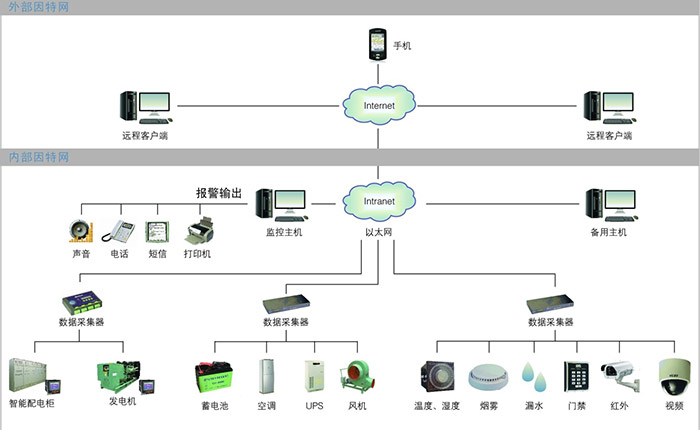

系统结构图
